TWSBI三文堂活塞钢笔和真空上墨钢笔拆卸组装指南

三文堂钢笔最好的一点就是它们的设计很注重使用者自行维修。经过长时间使用,活塞或者是真空上墨系统都会在笔身内部留下一些墨迹,而且机制本身也不像原来那么灵活,开始有些涩涩的。但是三文堂的笔都自带了修理工具,问题都能够轻松解决,仔细研习以下步骤,你就能成为三文堂修笔大师啦。

活塞上墨钢笔

钢笔零件

图片从左至右:活塞头、螺丝滑道、连接器、螺栓、顶盖
这是每一支三文堂活塞上墨钢笔的活塞零件,不同型号的零件可能看起来有些小的差异。你不必每一个都非常熟悉,但是如果在你不小心拆卸过度,把活塞拆开了的时候,能再次装回去。

  1. 活塞头部分是一小块橡胶,能够在笔身里形成一个密闭空间,分隔装墨水的地方和活塞其他的地方。
  2. 螺丝滑道是一条能承接活塞头的硬塑料或者金属杆,两侧的齿轮状凸起能与螺栓内部咬合。
  3. 连接器是把所有的部分连接起来的部分,它能拧到笔身里,是上墨机制固定在正确的位置。
  4. 螺栓是整个活塞机制的齿轮箱,本身是一个小管子,一侧有螺纹,另一侧有一圈像齿轮一样的突起。螺纹能和螺丝滑道上面的凹口咬合,突起能和顶盖咬合。
  5. 顶盖是你用手把活塞拧上拧下的那部分,内部有一圈螺纹,可以拧到连接器上,还有一圈齿轮一样的突起,用来咬螺栓。
    当活塞机制完全装号以后,拧顶盖就能带动螺栓转动,而且螺栓是被锁在顶盖和连接器的中间,不可自由上下,所以螺栓转动的时候,可以带动活塞伸出与收回。
    拆卸
    大多数情况下,你只需把上墨机制从笔身中拆除,即可清理笔身并给活塞上油,这两点也就是大部分拆笔的诉求。
    1)确认笔中没有墨水,且笔帽已脱下。

    笔帽不拔就把活塞机制拿下来,会在笔身内部产生真空。如果笔身中有墨水,显而易见,不能随便取下活塞机制。
    2)逆时针拧顶盖把活塞完全伸展出去


    在你逆时针拧的时候,下方的连接器会露出来,注意连接器上有两侧是平的。
    3)把扳手放到连接器上,把顶盖拧紧,固定。

    拿起随笔附赠的扳手。如果找不到,请查看钢笔的包装盒底部。将扳手顺顶盖插入连接器,咬合其平的两侧,再顺时针旋转顶盖,直到扳手固定在顶盖和连接器中间。

    4)顺时针旋转扳手拧盖活塞机制

    拧扳手的时候,需使用顺时针方向,此方向与大多数习惯的螺纹方向是相反的。如果此时仍按逆时针方向旋转扳手,会过紧从而导致爆杆或连接器损坏。当上墨机制被完全拧出后,将其拉出笔身。
    此时,扳手扔卡在上墨机制上,你可以清洁笔身内部在用硅油涂抹活塞头。你可以进一步拆卸上墨机制,首先取下扳手,再把顶盖从连接器上您下来,但是我们并不推荐此步骤,因为没有此需求。
    安装
    如果上墨机制没有拆开,扳手仍在卡在连接器和顶盖中间,重新安装钢笔十分轻松。
    1)上硅油(矽油)

    将硅油涂在活塞头的侧面,一点点足矣,且并不是每次拆装笔都需要此步骤。如果活塞活动起来比较涩了,这就意味着需要涂硅油了。三文堂的钢笔都自带一小瓶硅油。
    2)将活塞机制塞回笔身内。

    手扶扳手,小心翼翼地将活塞重新塞入笔身。
    3)将活塞机制拧到笔身上,固定好

    逆时针旋转扳手,将活塞机制拧回去。请注意使用扳手而不是直接用手拧。因为用手的话可能导致你把活塞机制拧到无法卡上活塞的地方,将导致日后无法用扳手取下活塞。
    4)拧紧顶盖

    先把顶盖拧松,取下扳手,再顺时针拧活塞,将它拧回原位。
    如果活塞机制已经被完全拆卸,可以遵循以下步骤重新安装:
    1)确保每一个零件都在

    你需要所有的上面提到的零件:活塞头、螺丝滑道、连接器、螺栓、顶盖。
    2)将活塞头套在螺丝滑道尾端

    注意使用带圆形平面那一侧的螺丝滑道,插入活塞头空心的部分。需紧密贴合。
    3)将螺栓落入连接器顶端

    螺栓只能咬合连接器的一端,所以不必担心弄反了。
    4)把顶盖拧回连接器上


    注意顶盖拧到的是连接器上有螺栓的那一侧,完全包裹住螺栓。调整顶盖,直到所有的螺纹都看不到,但是两侧平的地方都能看到。如果您不确定,建议拧得越多越好。
    5)将螺丝滑道插入连接器

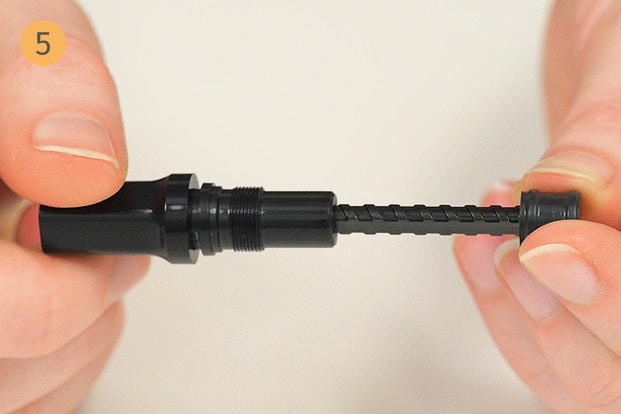

    将螺丝滑道上没有橡胶活塞口的那端插入连接器上长方形的洞,在向里捅的同时,需顺时针拧顶盖。你能感受到螺栓咬住螺丝滑道,活塞开始被收回。
    6)请注意间隙大小

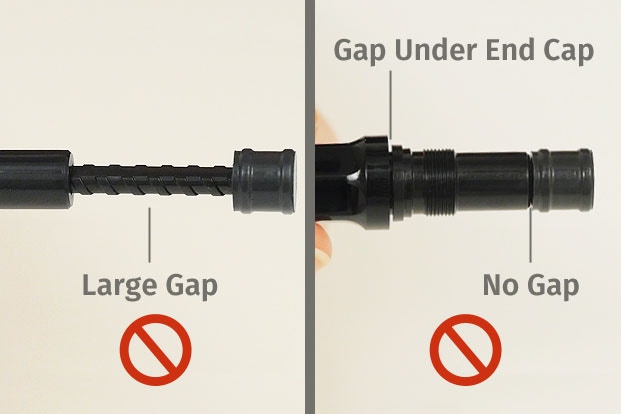

    顶盖拧到最头且活塞被完全收回的时候,在连接器和活塞中间会有一个1到4毫米的间隙。如果这个间隙没有这么大,那么活塞将无法到达笔身最顶端;如果间隙过大,笔身储墨能力会受影响。
    6a)延长间隙

    如果活塞和连接器中间的间隙不够大,先把顶盖拧下来,抽出活塞,再从步骤5重新开始,注意调整顶盖时,将顶盖比置在比上次更低的地方。顶盖位置越低,间隙将越大。
    6b)减小间隙
    用一个手指轻轻顶住活塞,将它推进连接器里,然后逆时针旋转顶盖。当活塞被完全推出的时候,你能感觉到它会往回窜一点,再把顶盖顺时针拧到头,间隙就会减少。
    如果你对间隙的大小很满意,请直接下一步;否则,需重复6b步骤。
    7)把扳手卡在连接器上

    当上墨系统已全部安装完毕后,逆时针旋转顶盖,放入扳手,再顺时针拧紧顶盖。
    8)将上墨系统装回笔身内

    详细说明参见上文“安装”部分。

    真空上墨的三文堂钢笔

    真空上墨的三文堂钢笔拆卸和安装都相对容易,尤其与上面的活塞钢笔相比。
    1)顺时针拧开顶盖,扳手咬住平面上


    使用钢笔自带的扳手,如果找不到,请查看笔盒最下方。注意扳手咬紧连接器的两侧面。
    2)逆时针旋转扳手

    注意旋转扳手时需逆时针。此方向与习惯上拧螺丝是相同的,和上文中拆卸活塞上墨钢笔相反。
    3)将机制轻拉出笔身

    然后你就大事告成了

    在清理完你的钢笔后,同样在活塞头和连接杆上涂少许硅油。安装步骤与以上相反,把机制推回去,顺时针拧扳手即可。
    真空上墨的三文堂笔上有两圈橡胶圈,分别一大一小。每支笔的笔盒内自带这两个橡胶圈的替换品,以备不时之需。

    笔握

    大多数的三文堂钢笔的笔握也是可以拆的,这样清理笔尖和笔舌很轻松,还能清理笔握里的储墨区域,且不必拆卸后面的活塞或真空上墨机制。三文堂还单独出售替换笔尖,你可以换任何想要的笔尖。
    三文堂经典系列

    经典系列的笔握结构是很常见的结构,有笔握壳、笔舌套、金属固定圈、橡胶圈。橡胶圈是用于封死金属固定圈和笔舌套的。金属固定圈可装在笔舌套外面,再拧到笔身上。笔握壳是卡在笔身和笔尖固定圈中间。
    如需拆卸次笔握,只需先将其从笔身上拧下,在取下笔握壳和金属固定圈,橡胶圈最好还是留在笔舌套上,以防丢失。最后笔尖和笔舌可从笔握壳中取出。
    对于经典系列,三文堂不提供替换尖,但是你可以把笔尖和笔舌拔出,再使用钻石mini或者Vac mini上面的笔尖。
    钻石580系列

    钻石508系列的笔握结构和上面的经典系列大同小异:一个笔舌套,金属固定圈,橡胶圈,笔握壳。笔握壳也是固定在笔身和金属固定圈中间。
    三文堂提供这款笔的替换笔尖。对于580AL 款,透明的塑料笔握壳被换成了金属铝制的。
    Mini系列

    钻石Mini的笔握部分和经典与钻石580基本相同,但是金属圈与笔握壳合二为一了。其他的地方,拆卸如上一款同样。
    三文堂提供Mini的替换笔尖。同样,Mini AL只是把笔握壳从透明塑料换成了金属。
    ECO系列

    ECO系列的笔握和笔身是无法拆分的,所以没什么可拆的地方。只需拔出笔尖和笔舌即可。三文堂不提供ECO系列的替换笔尖,但是你同样可以把笔尖拔出来后,替换钻石Mini或Vac Mini的笔尖。
    Precision系列

    Precision的笔握部分和经典系列与钻石580系列一样,有笔舌套、金属固定圈、橡胶圈、笔握壳组成。和经典系列一样,笔握套能装进金属固定圈里,甚至,你可以互换Precision和经典的整个笔握。但是,里面小的零件可是不能互相替换的,经典的细瘦的笔尖也和Precision用的580上的大尖不同。
    三文堂不提供Precision的替换笔尖,但是可以使用钻石580 的笔尖和笔舌替换。
    Vac 700R和Vac Mini

    这两款的笔握能比ECO系列多拆一点点,但是没有其他三文堂笔那么细。笔握部分能够从笔身上拧下来,但是不能再拆了。当然笔尖和笔舌可以拔出来。尤其注意笔握上有两个橡胶圈,如果遗失,会造成漏墨的现象。
    三文堂提供Vac 700R、Vac Mini的替换笔尖。

    结语

    看了这篇文章,拆卸和安装三文堂钢笔,清理和维修是不是就易如反掌啦。
